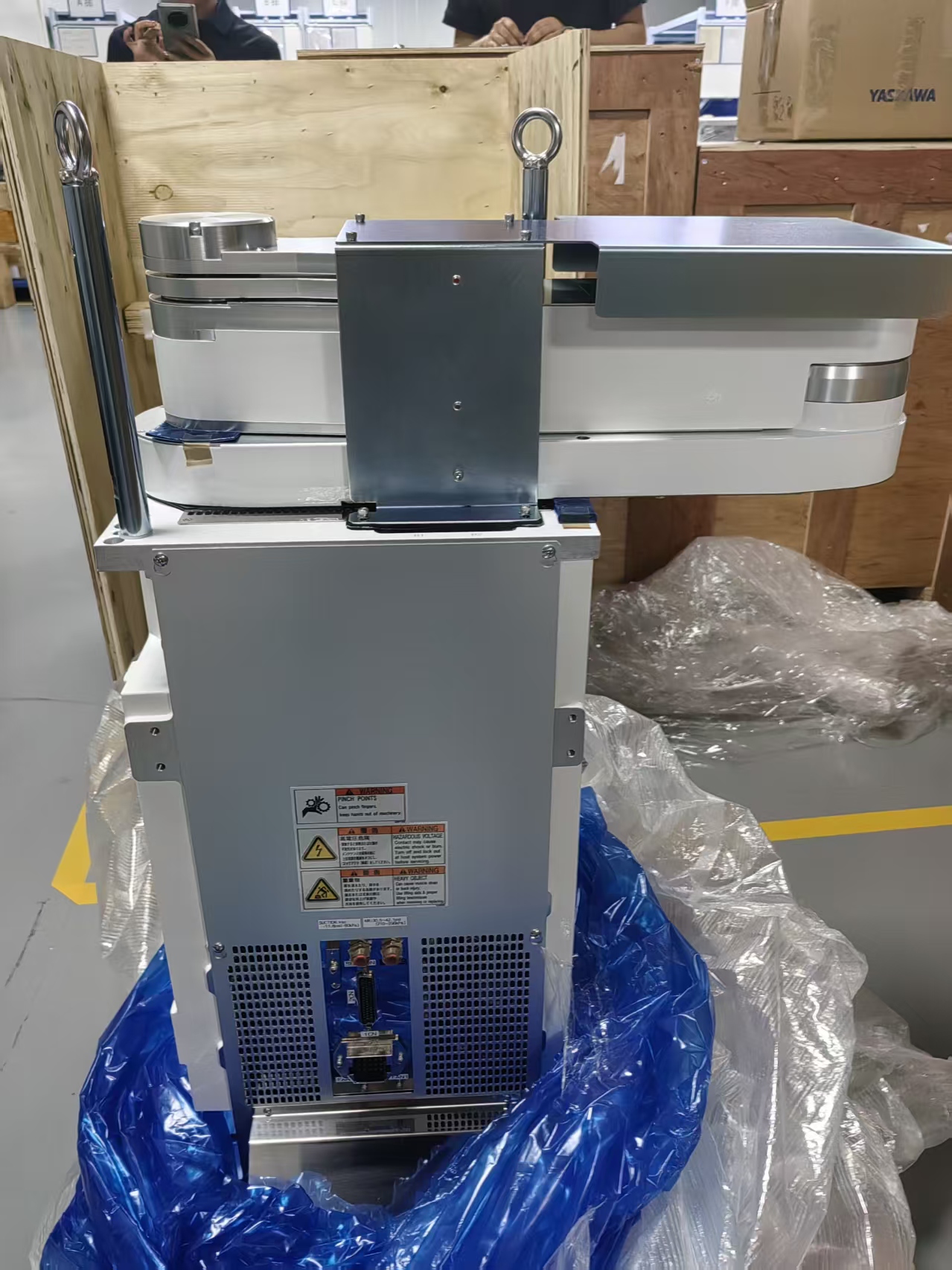

安川SEMISTAR-MR124 半导体机器人-维修升级改造-现场服务

• 设备品牌：安川电机（Yaskawa MOTOMAN）

• 设备型号：SEMISTAR-MR124 系列

• 设备类别：洁净室半导体晶片搬运机械手（Cleanroom Wafer Handling Robot）

• 适用工序与场景：

• 半导体晶圆制造前道与后道工序中的 EFEM（设备前端模块）、Sorter（晶圆分选机）、清洗设备（Wet Bench）、量测与检查机台。

• 适用于 200mm (8英寸) / 300mm (12英寸) 晶圆的平稳、高洁净度搬运与传动。

• 服务类型：急件抢修、离线深度大修、预防性年度保养（PM）、功能改制升级（Retrofit）。

•

二、 SEMISTAR-MR124 常见故障排查与报警现象

针对晶圆厂与封测厂现场运行中常见的停机隐患，提供系统化排查与修复方案：

1. 机械传动异常：

• 臂部抖动、定位不稳或运行有金属摩擦异响。

• 减速机磨损导致回程间隙超差，晶圆取放位置偏移（存在划片或 Drop Wafer 风险）。

• 内部同步带疲劳、老化开裂或掉粉导致洁净度污染。

2. 电气与伺服报警：

• 伺服电机编码器通信异常、原点漂移或断电后绝对值原点丢失。

• 驱动器过流、过载、驱动板温度异常或轴制动器（Brake）打滑。

3. 末端执行器与气路故障：

• 晶圆末端手臂（End Effector）真空吸附力下降、响应延迟或破真空慢。

• 气动阀岛、旋转接头气密性下降或管路老化漏气。

4. 洁净度指标劣化：

• 机械臂内部密封圈磨损，颗粒度（Particle）超标，无法通过洁净机台环境检测。

三、 苏州凯铂克核心维修与改造项目

1. 机械系统维修与翻新

• 精密谐波减速机状态检测、背隙校正或原装件更换。

• 耐洁净同步带、耐磨特种轴承及同轴传动部件更换。

• 动平衡调整与整臂同轴度、重复定位精度微调。

2. 电气与控制单元维修

• 安川伺服电机及绝对值编码器检测、维修与电气零点物理标定。

• 内部高柔性弯折线束整体更换，规避内部断线引起的间歇性停机。

• 控制板卡与驱动单元元器件级排查修复。

3. 气路与真空系统整备

• 更换专用真空密封件、旋转气路接头及洁净级气管。

• 优化末端执行器（End Effector）吸附传感器响应速度，防止晶圆滑脱。

4. 定制化改造升级（Retrofit）

• 末端改制：针对特殊规格晶片、薄片或划片后环形框架（Wafer Ring/Frame），重新设计并更换碳纤维/陶瓷/PEEK材质末端手臂。

• 控制优化：老旧控制系统通讯适配、防撞逻辑与运动平滑度算法调整。

• 延寿再制造：长期服役机械手整机翻新，恢复原厂级出厂运动精度与洁净密封标准。

四、 测试平台与品质交付保障

• 洁净测试环境：拆解、维修与组装均在严格受控的洁净室内完成，防止对客户洁净产线造成二次颗粒污染。

• 动态带载测试：维修完成后进行多轴联动空载与带载连续运动老化测试（Burn-in Test）。

• 精度校准检测：使用高精度量具对手臂 Repeatability（重复定位精度）进行严格复测，并附具标准检测数据报告。

• 质保承诺：所有维修与更换部件提供对应质保周期及工程师现场安装指导。

五、 服务流程与技术咨询入口

苏州凯铂克智能科技有限公司依托苏州本土区位优势，面向江浙沪半导体制造与封测企业提供快速现场响应与技术支持。

1. 初步诊断：提供设备铭牌照片、当前报警代码或故障动作视频。

2. 方案评估：工程师远程分析故障点，出具维修周期与备件更换建议。

3. 进厂/寄送检测：提供现场排查或专用洁净周转包装寄送至凯铂克检测中心。

4. 精细维修与复测：部件级维修、密封保养与长时间老化测试。

5. 验收与交付：出具出厂检测报告，安排回运并协助现场机台复位调试。

业务咨询：欢迎联系苏州凯铂克技术支持团队，获取设备检测与维修方案。
