库卡KR16六轴机器人排油口位置图解及维护指南

库卡KR16六轴机器人作为工业自动化领域的高效执行单元，以其精准的运动控制、稳定的性能广泛应用于装配、搬运、焊接等场景，为确保机器人长期可靠运行，定期润滑维护至关重要，而正确识别排油口位置是维护作业的前提，本文将结合苏州凯铂克智能科技有限公司的技术实践经验，详细解析库卡KR16六轴机器人的排油口位置、结构特点及操作注意事项，为维护人员提供清晰、规范的指导。

排油口功能与维护周期概述

1 排油口的核心功能

库卡KR16六轴机器人的排油口主要用于释放关节（轴）内部旧润滑油，为后续更换新润滑油提供通道，机器人长期运行后，润滑油可能因高温、杂质混入或氧化而性能下降，定期排油可避免内部润滑不足导致部件磨损，延长关节轴承、齿轮等关键部件的使用寿命。

2 标准维护周期

根据库卡官方维护手册，KR16机器人的润滑周期需根据运行工况（负载、环境温度、运行频率）综合确定，一般建议：

• 轻负载工况（如搬运轻型工件）：每6个月或运行1000小时；
• 重负载工况（如高精度装配）：每3个月或运行500小时。
  排油操作需在每次换油前同步进行,确保旧油完全排出后再注入新油。

排油口位置详解（分轴结构图解）

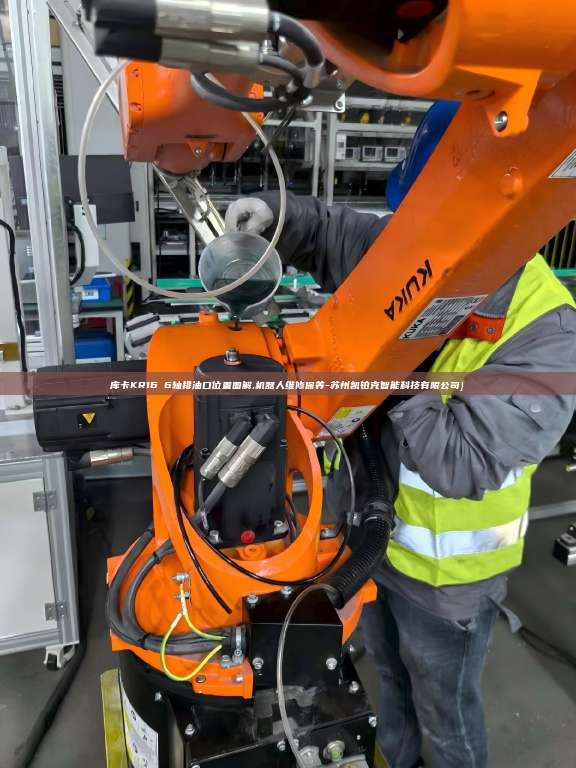

库卡KR16六轴机器人的每个关节（轴1至轴6）均独立设置排油口，位置因关节结构差异略有不同，以下按“基座→末端”顺序逐轴说明，结合图示（注：实际位置以机器人实物为准，图示为典型结构示意图）。

1 轴1（基座旋转关节）

• 位置：位于机器人基座底部，靠近电机侧。
• 结构特点：轴1排油口通常为内六角螺孔（规格常见为M6×1.0），隐藏在基座下方的防护盖内。
• 操作步骤：
  1. 断电并锁定机器人，防止误启动；
  2. 拆除基座底部的防护盖（使用十字螺丝刀）；
  3. 目视可见排油口螺孔，周围可能有“OIL DRAIN”标识（部分机型无标识，需参考手册确认）。

2 轴2（大臂俯仰关节）

• 位置：位于大臂与基座连接处，轴2电机的下方。
• 结构特点：排油口为凸台式外螺纹接口（规格M8×1.25），通常朝向机器人侧面，便于工具操作。
• 操作步骤：
  1. 将机器人移动至“维护位”（轴1旋转0°，轴2垂直向上，减少油液残留）；
  2. 沿轴2电机外壳向下查找，凸台接口即为排油口；
  3. 接油盆后，使用扳手逆时针旋转松开螺塞（注意：螺塞内部有密封垫，避免丢失）。

3 轴3（大臂水平关节）

• 位置：位于大臂中部，轴3减速机的外壳底部。
• 结构特点：排油口设计为沉头螺孔（规格M6×1.0），表面与大臂外壳平齐，避免运动干涉。
• 操作步骤：
  1. 将轴3旋转至水平位置（便于排油）；
  2. 在大臂外壳底部寻找凹槽内的螺孔，周围可能有箭头标识指向排油方向；
  3. 使用内六角扳手缓慢旋出螺塞，旧油会沿凹槽自然流出。

4 轴4（小臂俯仰关节）

• 位置：位于小臂与手腕连接处，轴4减速机的侧面下方。
• 结构特点：排油口为直通式螺孔（规格M6×1.0），因轴4运动范围较小，位置相对固定。
• 操作步骤：
  1. 将机器人手腕（轴5、轴6）移动至“初始位”（轴4水平，轴5垂直向下）；
  2. 在小臂与手腕连接处查找侧面下方的螺孔，通常有“DRAIN”标识；
  3. 旋松螺塞时，注意控制力度，避免油液飞溅。

5 轴5（手腕旋转关节）

• 位置：位于手腕内部，轴5减速机的后端（靠近轴4侧）。
• 结构特点：排油口因手腕结构紧凑，需通过拆卸防护盖暴露，规格为M5×0.8。
• 操作步骤：
  1. 断电后，拆下手腕后端的塑料防护盖（卡扣式固定）；
  2. 目视可见减速机外壳上的小螺孔，即为排油口；
  3. 使用小型内六角扳手操作，因空间狭小，建议使用短柄工具。

6 轴6（末端法兰旋转关节）

• 位置：位于末端法兰内部，轴6减速机的中心孔附近。
• 结构特点：排油口为盲孔式设计（规格M6×1.0），需通过末端法兰中心的工艺孔操作。
• 操作步骤：
  1. 拆卸末端法兰中心的工艺螺塞（使用内六角扳手）；
  2. 通过工艺孔可见轴6减速机内部的排油螺孔；
  3. 使用加长杆内六角扳手旋松排油螺塞，旧油会从工艺孔流出。

排油操作规范与注意事项

1 操作前准备

1. 安全确认：确保机器人已断电，控制柜处于“维护模式”，并在启动按钮上挂“禁止操作”警示牌；
2. 工具准备：内六角扳手套装（M5-M8）、接油盆（容量≥1L）、清洁布、防滑手套；
3. 环境准备：清理机器人周围障碍物，保持操作区域通风（避免油蒸气聚集）。

2 操作步骤

1. 顺序排油：按轴1→轴2→轴3→轴4→轴5→轴6的顺序依次操作，避免交叉污染；
2. 缓慢旋松：螺塞需逆时针缓慢旋转，严禁一次性完全拧松（防止内部压力导致油液喷溅）；
3. 等待排尽：每个关节排油后，等待5-10分钟，确保旧油完全流出（可轻微晃动机器人关节促进排油）；
4. 清洁检查：排油后，用清洁布擦拭螺孔及周围油污，检查螺塞密封垫是否完好（如有老化或损坏，需同步更换）。

3 关键注意事项

1. 油液类型：库卡KR16需使用指定的合成润滑油（如KUKA Lubricant L 1.1），严禁混用不同品牌或类型的油品；
2. 油量控制：排油后注入新油时，需严格按照手册规定的油量（通常每个关节约50-100ml，具体以机型为准），过量润滑会导致内部压力异常；
3. 密封处理：安装螺塞时需顺时针拧紧，扭矩建议控制在10-15N·m（避免过紧导致滑丝或过松导致漏油）；
4. 废油处理：旧油属于工业废油，需收集至专用废油桶，交由有资质的机构处理，严禁随意排放。

常见问题与解决方案

1 排油口堵塞

• 现象：旋松螺塞后无油液流出或流速极慢；
• 原因：长期未维护导致油泥杂质堵塞螺孔；
• 解决：使用细铁丝（直径≤2mm）轻轻疏通螺孔，严禁硬物捅击内部部件；若仍无法疏通，需联系专业技术人员拆卸减速机清理。

2 螺塞渗油

• 现象：排油后螺塞周围出现油渍；
• 原因：密封垫老化或安装扭矩不足；
• 解决：更换原厂密封垫（材质为NBR橡胶），并使用扭矩扳手按标准扭矩拧紧。

3 油液乳化

• 现象：排出的旧油呈乳白色（含水分）；
• 原因：密封件损坏导致外部水分进入；
• 解决：立即停止运行，检查关节密封件，必要时更换密封组件并彻底清洗减速机内部。

正确识别库卡KR16六轴机器人排油口位置并规范操作，是保障机器人稳定运行的关键环节，苏州凯铂克智能科技有限公司提醒广大维护人员：务必参考机器人随机附带的技术手册，结合实际工况制定维护计划，同时严格遵守安全操作规范，如遇复杂问题，建议及时联系库卡官方技术支持或专业服务机构，确保维护作业的安全性与有效性。

通过科学的润滑维护，可有效延长KR16机器人的使用寿命，降低故障率,为企业生产效率提供坚实保障。
